在半导体、显示面板、光伏等精密制造领域,蚀刻工艺是决定产品精度与性能的核心环节,而蚀刻液的配方升级直接驱动着产业技术迭代。N,N-二乙基1,3-丙二胺(DEAPA)作为一种兼具高效性与环保性的新型有机碱原料,凭借独特的化学特性在蚀刻液领域崭露头角,成为推动蚀刻工艺绿色化、高精度化发展的关键力量。本文将结合多项专利技术,深度拆解DEAPA作为蚀刻液的应用原理、核心应用场景,并基于权威数据剖析全球及中国市场需求,为行业从业者提供全面的技术与市场参考。

一、专利视角下DEAPA蚀刻液的核心应用原理

DEAPA之所以能成为高性能蚀刻液的核心组分,其优势源于分子结构中伯胺(-NH₂)与叔胺(-N(CH₂CH₃)₂)双活性位点的协同作用,这一特性在多项专利技术中得到充分验证与应用。

1. 碱性调节与蚀刻环境稳定机制

根据专利CN105765107B(多层膜用蚀刻液)及CN202310600503(高铜蚀刻液组合物)的技术披露,DEAPA作为有机碱组分,可精准调节蚀刻液pH值至4.5-6.0的最优蚀刻区间。其强碱性源于氨基的质子接受能力,能与蚀刻液中的酸性组分形成稳定缓冲体系,避免蚀刻过程中pH值剧烈波动导致的蚀刻不均问题。在高铜离子负载场景下,DEAPA的缓冲作用可使蚀刻液在铜离子浓度达20000ppm时仍保持稳定蚀刻性能,解决了传统蚀刻液因金属离子积累导致的蚀刻效率下降难题。

2. 高效络合与金属残留控制原理

DEAPA的双胺活性位点是实现高效络合的关键。专利CN202310600503明确指出,DEAPA可与铜、钼等金属离子形成稳定的五元环或六元环螯合物,通过空间网状结构牢牢锁定金属离子,阻止其在基板表面重新沉积。这一特性使其无需额外添加含氟化物(传统蚀刻液常用氟化铵去除残留),即可实现金属残留的高效清除,不仅简化了配方体系,还降低了废液处理难度,契合绿色制造趋势。在液晶面板铜酸蚀刻工艺中,DEAPA的络合作用可使蚀刻后金属残留量低于10ppm,显著提升产品良率。

3. 选择性蚀刻与材料保护机制

在多层膜蚀刻场景中,DEAPA展现出优异的选择性蚀刻能力。参考专利CN202310600503的技术方案,通过调控DEAPA的添加量(1%-15%重量比),可实现对铜、钼等不同金属层的差异化蚀刻,对目标金属层蚀刻速率可达350-400nm/min,而对基底材料的腐蚀速率低于5nm/min。这种高选择性源于DEAPA与不同金属离子络合稳定常数的差异,使其在半导体高深宽比结构蚀刻、显示面板多层电极蚀刻等精密场景中具备不可替代性。

二、DEAPA蚀刻液的核心应用场景与技术方案

依托上述应用原理,DEAPA蚀刻液已在显示面板、半导体、光伏等多个高端制造领域实现产业化应用,不同场景的配方设计与工艺参数各具特色。

1. 显示面板领域:TFT-LCD/OLED核心蚀刻方案

显示面板是DEAPA蚀刻液的主力应用场景,尤其适配TFT-LCDITO透明导电膜、金属电极层蚀刻,以及OLED的金属网格蚀刻。根据专利CN202310600503优化的配方方案,适用于车载TFT-LCD面板的DEAPA蚀刻液组分为:DEAPA 6%-8%、过氧化氢8%-10%、柠檬酸2%-3%、磷酸-磷酸盐缓冲对1%-2%,蚀刻温度控制在35-40℃,可实现栅极线宽≤5μm的高精度蚀刻,满足-40℃~85℃高低温循环的车载可靠性要求。

OLED面板制造中,DEAPA低毒、低腐蚀的特性有效解决了有机发光层易被蚀刻液损伤的痛点。通过降低DEAPA浓度至3%-5%,搭配温和有机酸体系,可实现银电极的选择性蚀刻,蚀刻速率控制在60-80nm/min,对有机层的损伤小于5nm,适配柔性OLED的精密制造需求。

2. 半导体领域:高深宽比结构蚀刻新选择

随着半导体制程向更小节点迈进,高深宽比结构蚀刻对蚀刻液的选择性与均匀性提出严苛要求。DEAPA凭借优异的络合与缓冲能力,成为3D NAND、先进封装等场景的潜力原料。参考专利CN117916865A(高深宽比特征中的金属蚀刻)的技术思路,将DEAPA融入湿式蚀刻预处理环节,可有效清除等离子体蚀刻后的金属残留,使高深宽比结构的顶部至底部负载值小于1.5,显著提升器件性能。在扇出型封装蚀刻中,DEAPA蚀刻液可实现铜布线的精细蚀刻,助力先进封装技术的产业化推进。

3. 光伏领域:N型电池蚀刻专用方案

光伏N型电池(TOPCon/HJT)技术迭代催生了新型蚀刻需求,DEAPA蚀刻液凭借环保与高效特性适配这一趋势。针对TOPCon电池钝化层的选择性蚀刻,DEAPA配方可实现对硅 nitride 层的精准蚀刻,同时保护硅基底不受损伤。其无氟配方避免了传统含氟蚀刻液对设备的腐蚀与环境的污染,契合光伏产业绿色发展目标,目前已在多家光伏企业的中试线应用,蚀刻均匀性可达±3%以内。

4. DEAPA蚀刻液标准使用方法与工艺控制

结合工业应用实践与专利技术规范,DEAPA蚀刻液的标准使用流程需重点把控以下环节:

         配方调配:根据蚀刻对象选择DEAPA浓度(2%-10%重量比),搭配氧化剂(过氧化氢3%-10%)、有机酸(柠檬酸/丁二酸2%-5%)、缓蚀剂(苯并三氮唑0.05%-0.1%)等组分,采用去离子水稀释至目标浓度,搅拌均匀后静置30分钟备用。

         工艺参数:蚀刻温度控制在35-45℃(显示面板)、40-50℃(半导体),蚀刻时间根据膜层厚度调整(25-90秒),采用喷淋蚀刻方式时压力维持在0.15-0.3MPa,确保蚀刻液均匀覆盖基板表面。

         过程监控:实时监测蚀刻液的pH值(5.0-6.0)、ORP值(480-650mv)及金属离子浓度,当铜离子浓度超过7000ppm时,通过电解提铜或补充新液维持蚀刻性能(参考专利CN115449850A的废液再生思路)。

         后处理:蚀刻完成后,用去离子水清洗基板3-5次,去除残留蚀刻液,随后进行干燥处理,避免水分残留导致器件失效。

三、全球及中国DEAPA蚀刻液市场需求分析

在半导体、显示面板、光伏等产业的持续扩张驱动下,全球蚀刻液市场规模稳步增长,DEAPA作为高性能、绿色化原料,市场需求迎来快速释放期。

1. 全球市场规模与增长动力

根据GEPResearch数据,截至2025年,全球蚀刻液市场规模已突破85亿美元,预计2030年将攀升至120亿美元,年均复合增长率超过7%。其中,DEAPA所在的高端有机碱蚀刻液细分市场增速更为显著,年复合增长率达12%-15%。增长动力主要源于三方面:一是半导体先进制程(14nm及以下)对高精度蚀刻液的需求激增,2025年全球DUV蚀刻液市场规模已达45亿美元;二是显示面板领域OLED技术普及带动金属网格蚀刻液需求,2025年平板显示蚀刻液市场规模约30亿元人民币;三是光伏N型电池产能扩张,TOPCon蚀刻液细分市场2025年将突破20亿元级规模。

2. 中国市场格局与本土化机遇

中国已成为全球蚀刻液消费增长最快的单一市场,2025年市场规模预计达到150亿元人民币,占全球比重突破40%。其中,DEAPA蚀刻液的需求主要集中在长三角、珠三角的显示面板与半导体产业集群。随着国内产业链本土化替代加速,DEAPA作为核心原料的国产化需求日益迫切。目前,我司供应的DEAPA已实现产品纯度可达99.5%以上,适配电子级蚀刻液要求,逐步打破进口依赖。

政策层面,中国《电子工业污染防治行动计划》明确提出推动电子化学品绿色化转型,DEAPA蚀刻液的无氟、低毒特性完美契合政策导向,有望在环保政策收紧背景下进一步扩大市场份额。同时,新能源汽车、物联网、5G通信等新兴领域的快速发展,将带动半导体、显示器件需求持续增长,为DEAPA蚀刻液带来长期市场机遇。

四、DEAPA蚀刻液引领精密制造绿色升级

从专利技术原理到产业化应用,DEAPA凭借双胺活性位点的独特优势,在蚀刻液领域构建了高精度蚀刻+绿色环保的核心竞争力,成为连接基础化工与高端制造的关键纽带。随着全球精密制造产业向中国转移,以及本土化替代进程加速,DEAPA蚀刻液的市场需求将持续释放。未来,依托技术创新优化配方体系、拓展应用场景,DEAPA有望在半导体先进制程、柔性显示、高效光伏等领域发挥更大作用,为全球电子信息产业的高质量发展提供核心材料支撑。

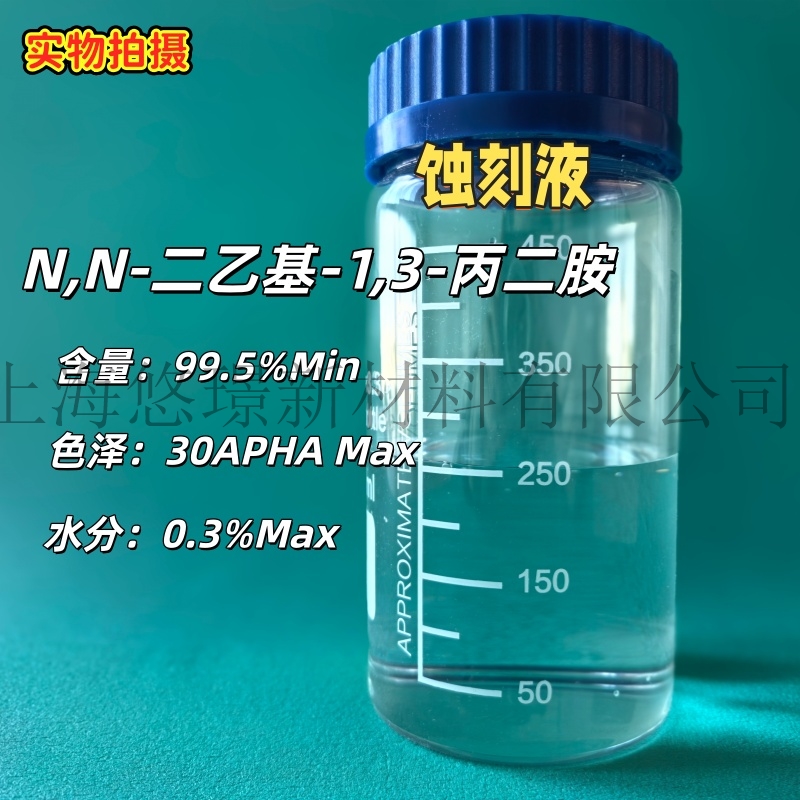

DEAPA 蚀刻液.jpg
